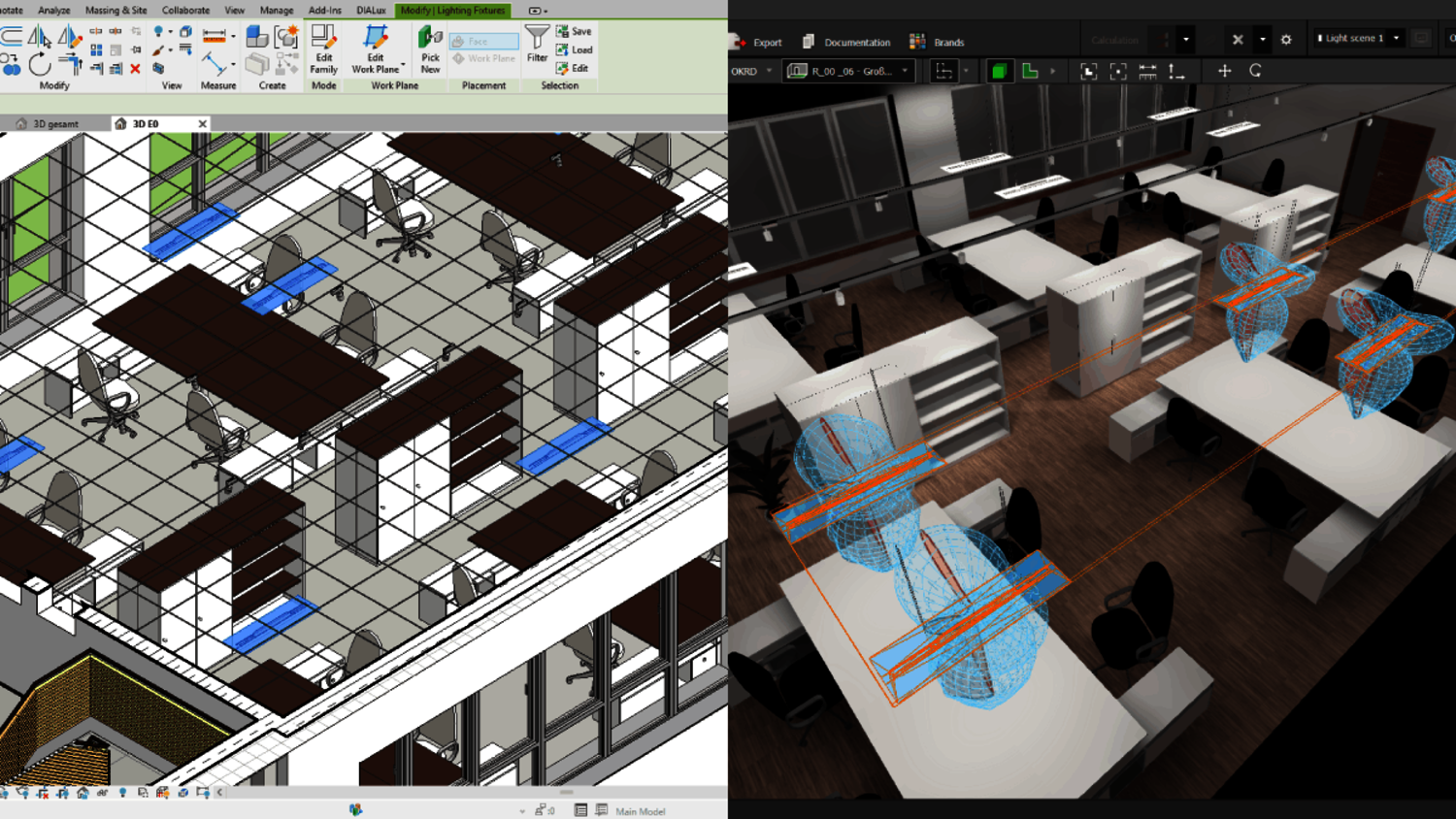

Zum ersten Mal tauschen DIALux und Autodesk Revit Beleuchtungsdaten in beide Richtungen aus. Mit dem neuen Plug-in DIALux Bridge for Revit überträgst du dein komplettes Beleuchtungsmodell direkt aus DIALux via IFC nach Revit. Leuchten, Positionen, Ausrichtungen und alle relevanten Leuchteninformationen werden dabei automatisch übernommen.

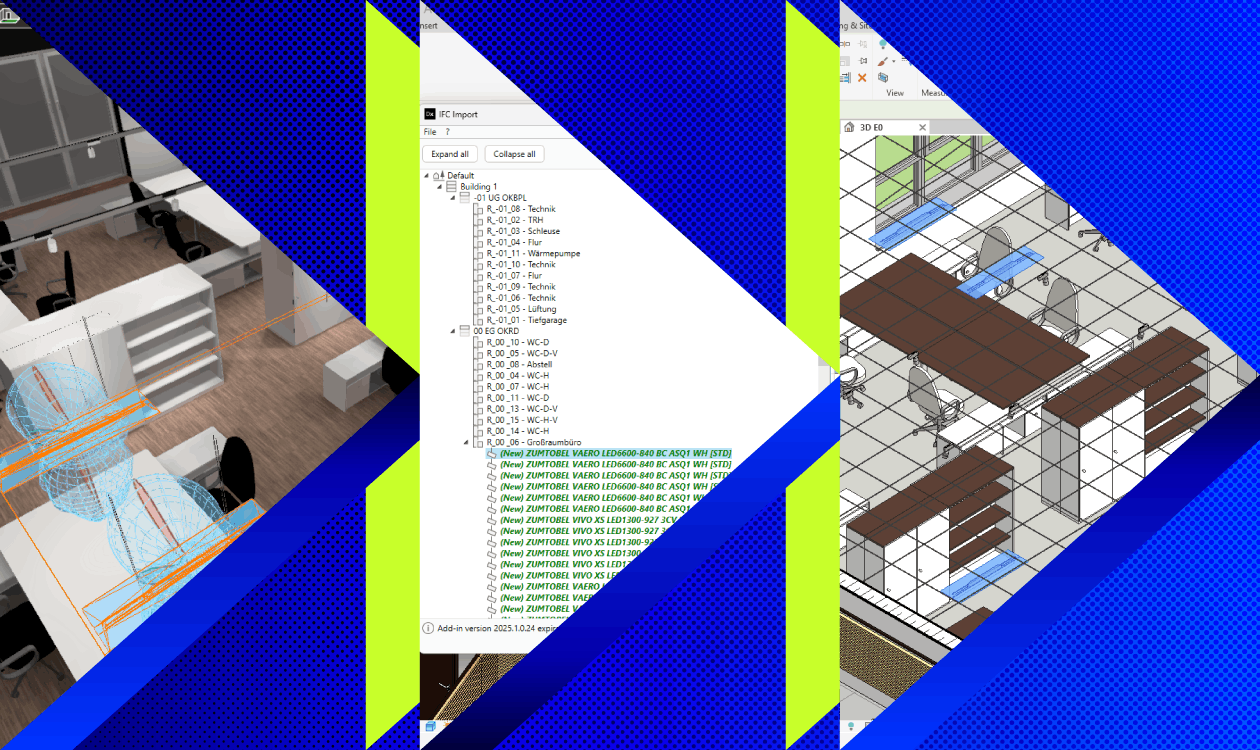

Der Workflow ist bewusst einfach gehalten: Du lädst die IFC-Datei über das Plug-in, erhältst eine übersichtliche Darstellung der gesamten Gebäude- und Raumstruktur und importierst anschließend alle Leuchten direkt in dein Revit-Modell.
Auch der Rückweg ist möglich. Exportiere das aktualisierte Revit-Modell einfach wieder als IFC und importiere es erneut in DIALux. So schließt du den BIM-Roundtrip und kannst deine Planung nahtlos in beiden Programmen weiterführen.
Revit-Familien auf Basis internationaler Standards
Beim Import erstellt DIALux Bridge for Revit automatisch die passenden Revit-Familien für dich. Grundlage ist der internationale Standard ANSI/IES TM-32-24.
Die 27 obligatorischen Parameter werden automatisch angelegt und mit den entsprechenden Leuchtendaten aus DIALux befüllt. Du musst die Familien also nicht manuell erstellen oder die Informationen einzeln übertragen.
Intelligente Verknüpfung mit Bauteilen
Beim Import kannst du außerdem entscheiden, ob Leuchten mit Gebäudeflächen – etwa einer abgehängten Decke – verknüpft werden sollen. Wenn eine solche Verknüpfung besteht, passen sich die Leuchten automatisch an Änderungen im Architekturmodell an. Alternativ können Leuchten unabhängig positioniert oder nachträglich rotiert werden und behalten ihre absolute Position im Raum.
Revit-Vorplanungen einfach in DIALux weiterführen
Du hast bereits Leuchten in Revit platziert? Auch diese Vorplanung kannst du problemlos in DIALux übernehmen.

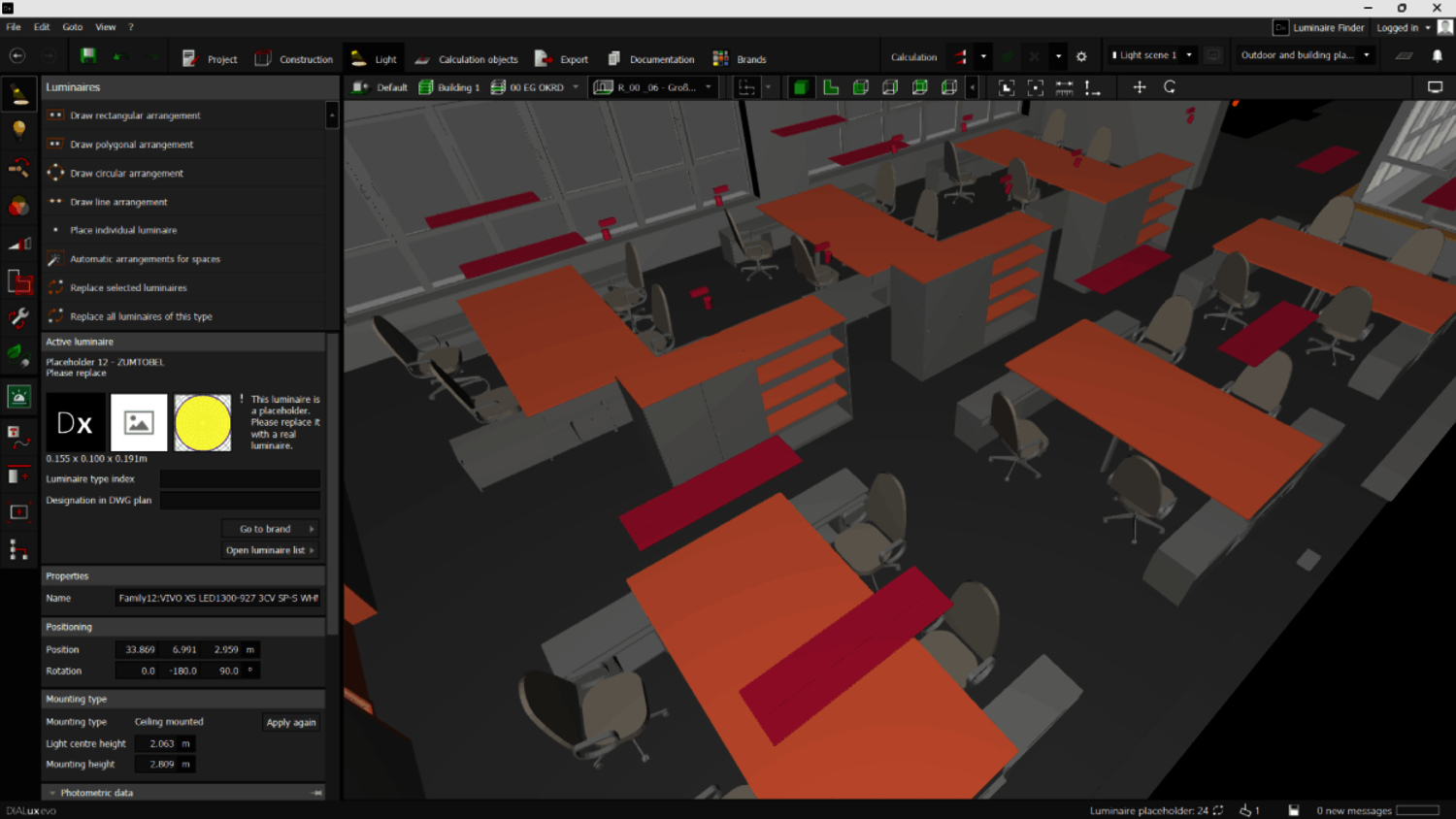

Beim Import werden vorhandene Leuchten zunächst als klar gekennzeichnete Platzhalter-Leuchten dargestellt. Anschließend ersetzt du sie mit wenigen Klicks durch reale Leuchten aus der DIALux-Leuchtenliste und führst deine Lichtplanung direkt weiter.
Die DIALux Bridge for Revit ist Bestandteil von DIALux Pro und steht allen Pro-Abonnenten ohne zusätzliche Kosten zur Verfügung. Um die DIALux Bridge nutzen zu können, benötigst du außerdem Autodesk Revit 2025. Das Setup für die DIALux Bridge for Revit kannst du hier herunterladen.
